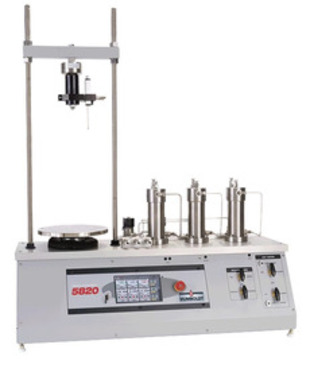

El HM-5820 es un controlador de presión automatizado diseñado para controlar la saturación, consolidación y permeación de una muestra de ensayo triaxial, así como para realizar ensayos de corte mediante su bastidor de carga integrado HM-5020. Esto permite al técnico realizar ensayos de corte triaxial sin necesidad de adquirir una unidad adicional. La presión de la celda, la cabeza y la cola se puede ajustar en incrementos de 0,1 PSI, mientras que el cambio de volumen se mide con una precisión de 0,0001 cc. El caudal para la permeación se puede ajustar desde 1 cc/s (60 cc/min) hasta menos de 0,000002 cc/s (0,00012 cc/min). Hay tres canales de entrada de datos: uno para cada transductor de presión. Si solo se realiza la medición de permeabilidad, bastará con un canal/transductor de presión. Cumple con las siguientes normas: ASTM D4767 , ASTM D7181 , ASTM D2850 , ASTM D2166 , ASTM D5084 , ASTM D7181 , AASHTO T297 , AASHTO T208

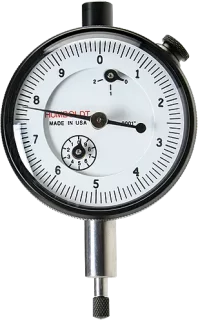

Los indicadores están construidos según las especificaciones de diseño de American Gauge para mayor precisión y se utilizan en aplicaciones de pruebas de campo y laboratorio. Los diales son de alta calidad y de baja fricción, diseñados para una larga vida útil y lecturas precisas y repetibles. Todos los indicadores de carátula tienen graduaciones continuas y cuentarrevoluciones que muestran las revoluciones de la manecilla del indicador. Están equipados con una lengüeta trasera (con un orificio de montaje de 90° para usarse vertical u horizontalmente), un punto de contacto regular de 0,25″ de largo y una tapa antipolvo.

El aparato de corte directo/residual Humboldt HM-5760 utiliza carga neumática para aplicar cargas verticales a una muestra de suelo, eliminando la necesidad de cargar pesos utilizados en sistemas de peso muerto. El HM-5760 es una máquina basada en microprocesador que cuenta con un sistema de accionamiento de motor paso a paso y una pantalla táctil de 7″ que permite al operador controlar y monitorear todas las funciones de prueba. Como todas las máquinas de la serie Humboldt Elite, el HM-5760 está construido con componentes duraderos y de alta calidad y cuenta con el uso de un motor paso a paso, engranajes de precisión y una caja de cambios para garantizar un funcionamiento suave y confiable, así como resultados precisos.

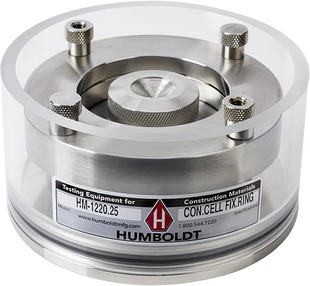

El conjunto completo de la celda presenta una construcción de acero inoxidable y un anillo de corte autoajustable. El anillo de corte se aloja dentro del anillo de sujeción sobre la piedra porosa inferior, que es más grande que la muestra. La piedra porosa superior y la plataforma de carga se apoyan sobre la muestra. El conjunto se fija a la base de la celda y se encuentra dentro de un cilindro acrílico abierto a la atmósfera, lo que permite la saturación de la muestra. La celda incluye todas las piezas que se muestran en el dibujo a continuación.

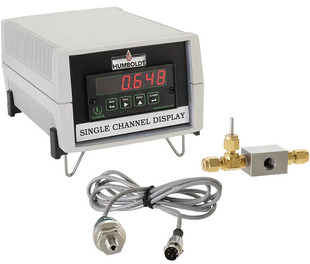

Para medir y monitorizar con precisión las presiones del agua intersticial y la contrapresión. Para determinar el nivel de saturación (parámetro «B») durante las etapas de saturación de las pruebas triaxiales/de permeabilidad. Incluye lector de datos, transductor de presión de poros y bloque de desaireación.

El HM-5475.3F Conmatic IMC es un controlador automático para realizar pruebas incrementales, CRS y de hinchamiento. Conmatic IMC permite la consolidación y la ejecución automática de pruebas de carga constante, lo que libera a los técnicos para otras tareas y reduce los requisitos de mano de obra de los procedimientos de prueba a más de la mitad.
